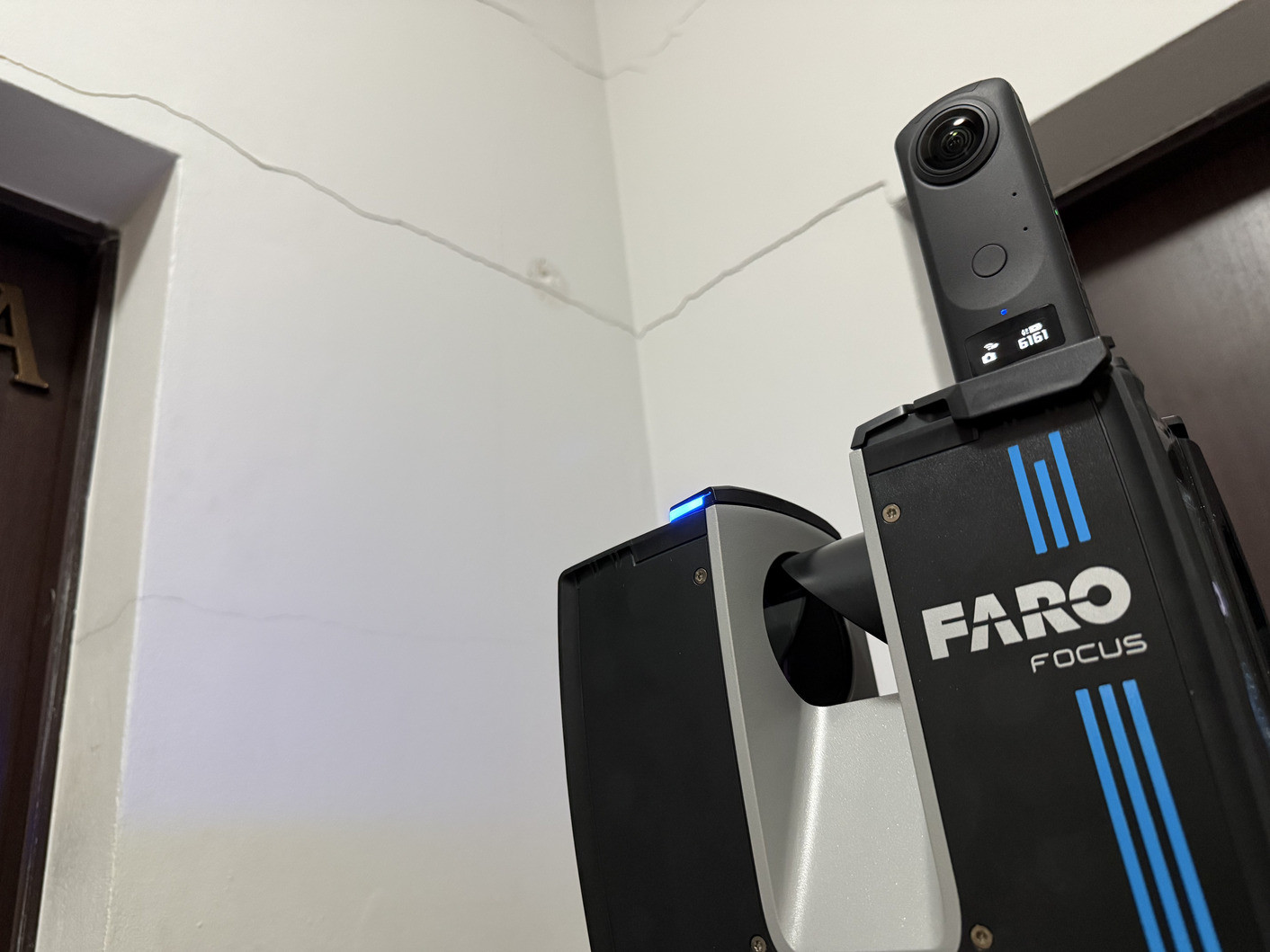

Pęknięcia ścian, nierówności powierzchni czy ugięcie stropu wskazują na zmiany geometrii elementów budynku. Sam wygląd uszkodzenia nie pozwala jednak jednoznacznie określić jego przyczyny ani ocenić, czy deformacja postępuje. Do dokładnego odwzorowania rzeczywistego kształtu konstrukcji stosuje się skaning laserowy 3D.
Urządzenie rejestruje geometrię ścian, stropów i posadzek w postaci chmury punktów. Na jej podstawie inżynierowie analizują odchylenia od pionu, profile powierzchni oraz przygotowują cyfrowe mapy odchyłek. Powtarzane pomiary pozwalają porównać geometrię obiektu w czasie i sprawdzić, czy zmiany są stabilne.
Z tego artykułu dowiesz się, jak pomiar skanerem 3D obrazuje ugięcia stropów, co można odczytać z przetworzonych danych oraz kiedy wyniki pomiarów wymagają dalszej analizy konstruktora.
Jak skaner 3D obrazuje ugięcie stropu i deformację ściany?
Skanowanie laserowe 3D rejestruje strukturę budynku i tworzy gęstą chmurę punktów odwzorowującą rzeczywiste położenie elementów w przestrzeni. Dane te służą do weryfikacji, czy budynek zachowuje projektowane parametry geometryczne.
| Objaw w budynku | Zakres pomiaru skanerem 3D |
|---|---|
| Pęknięcia ściany | Odchylenie od pionu oraz lokalne deformacje płaszczyzny |
| Widoczne ugięcie stropu | Profil powierzchni i wielkość ugięcia względem poziomu odniesienia |
| Nierówna posadzka | Różnice wysokości i mapa nierówności terenowych |
| Podejrzenie postępującej deformacji | Porównanie geometrii z pomiarów wykonanych w odstępach czasowych |
Analiza stropu polega na zestawieniu jego kształtu z płaszczyzną odniesienia. Wynik przedstawia się jako profil ugięcia lub cyfrową mapę odchyłek, która kolorami wskazuje punkty o największym odkształceniu.
W przypadku ścian skaning weryfikuje pionowość i płaskość. Sam skan nie wskaże bezpośredniej przyczyny spękań – dostarcza bezstronnych danych pomiarowych, które służą za podstawę ekspertyzy budowlanej.
Przyczyny pękania ścian i odkształceń stropów
Uszkodzenia ścian wynikają najczęściej z trzech źródeł: ugięcia elementów podpierających, osiadania fundamentów oraz odkształceń posadzek na gruncie. Precyzyjne rozróżnienie tych przyczyn zapobiega błędnym decyzjom remontowym.
Płyta obciążona ponad stan projektowy wygina się najsilniej pośrodku rozpiętości. Rysy przebiegające w poprzek belek w tej strefie świadczą o przeciążeniu. Układ pęknięć zależy również od geometrii samej ściany:
- Krótkie odcinki ścian: ujawniają poziome pęknięcia przy posadzce, sygnalizujące opadanie stropu.
- Długie ściany murowane: wykazują efekt przesklepienia – powstają ukośne rysy przy podporach oraz poziome w strefie środkowej.
Warto pamiętać, że ugięcia stropu mogą mieścić się w normach nośności, a mimo to powodować pękanie kruchych ścian wypełniających. Przed dołożeniem nowych warstwach wykończeniowych lub posadzkowych należy przeanalizować rezerwę nośną płyty.
Znaczenie pomiarów cyklicznych w diagnostyce
Pojedynczy skan stanowi inwentaryzację stanu zastanego. Jeżeli istnieje podejrzenie, że proces odkształcania trwa, konieczne jest wykonanie serii pomiarów w odstępach czasowych. Zastosowanie metody, jaką jest geodezyjny monitoring obiektów, pozwala określić tempo i kierunek zmian.
Na podstawie dwóch lub więcej opracowań chmury punktów konstruktor ocenia, czy konstrukcja osiągnęła stan równowagi, czy wymaga pilnej interwencji wzmacniającej.
Kiedy ugięcia i pęknięcia wymagają diagnostyki?
Sygnałem do przeprowadzania badań jest widoczny rozwój rys – ich wydłużanie, poszerzanie lub pojawianie się nowych uszkodzeń po pracach remontowych w sąsiedztwie. Zignorowanie postępującej deformacji prowadzi do postępującej degradacji elementów wykończeniowych i nośnych.
Bezpośredni pomiar strzałki ugięcia za pomocą skanera 3D daje pewność popartą twardymi danymi liczbowymi, eliminując szacunki i przypuszczenia.
Materiał ma charakter informacyjny. Ocenę bezpieczeństwa konstrukcji oraz dobór metod naprawczych powinien zawsze przeprowadzać uprawniony inżynier budownictwa.
