Jeszcze kilkanaście lat temu inwentaryzacja obiektu zabytkowego oznaczała taśmy, szkice, rusztowania i kompromisy. Dziś coraz częściej oznacza chmurę punktów, TLS, UAV i spójny model 3D, który można analizować, mierzyć i archiwizować przez lata. Dla geodetów i pasjonatów technologii to jeden z ciekawszych obszarów praktycznego zastosowania nowoczesnych metod pomiarowych.
Dlaczego zabytki są tak trudnym obiektem pomiarowym?
Z punktu widzenia geodezji obiekty zabytkowe są wyjątkowo niewdzięczne:
brak dokumentacji archiwalnej albo jej nieaktualność,
deformacje geometryczne wynikające z wieku, pożarów, osiadań,
ograniczony dostęp (bezpieczeństwo, zakaz wstępu),
nieregularna geometria, detale, zniszczone stropy i dachy.
Klasyczna inwentaryzacja 2D bardzo szybko dochodzi tu do ściany. Właśnie dlatego skaning laserowy 3D i pomiary z drona stały się nie dodatkiem, ale fundamentem nowoczesnej inwentaryzacji zabytków.
TLS – geometria bez kompromisów
Skaning laserowy naziemny (TLS) daje to, co dla geodety najważniejsze: geometrię. I to w jakości, która jeszcze niedawno była nieosiągalna.
W praktyce:
gęstość danych pozwala odwzorować nawet drobne odchyłki ścian,
dokładność rzędu 2 mm umożliwia analizę przechyłów i deformacji,
brak kontaktu z obiektem zwiększa bezpieczeństwo pracy.
TLS świetnie sprawdza się we wnętrzach, przy elewacjach dostępnych z poziomu terenu oraz wszędzie tam, gdzie potrzebna jest wiarygodna baza do dalszych analiz. Ale ma też swoje ograniczenia.
Cienie skanowania, brak dostępu do dachów czy górnych partii murów sprawiają, że sama technologia naziemna rzadko wystarcza.
UAV i fotogrametria – tam, gdzie człowiek nie wejdzie
Tu wchodzi dron. I nie jako „ładne zdjęcia z powietrza”, ale jako pełnoprawne narzędzie pomiarowe.
Naloty UAV pozwalają:
pozyskać dane z dachów, koron murów, zawalonych stropów,
wykonać ortofoto elewacji niedostępnych z ziemi,
uzupełnić chmurę punktów o fragmenty niewidoczne z TLS.
W przypadku obiektów w złym stanie technicznym dron często nie jest wyborem — jest koniecznością. Dotyczy to szczególnie obiektów po pożarach lub częściowych zawaleniach, gdzie wejście do środka byłoby niebezpieczne.
Ważny aspekt, często pomijany w publikacjach: prawo lotnicze. Operacje muszą być realizowane zgodnie z obowiązującymi przepisami, coraz częściej z wykorzystaniem systemów typu FTS i w ramach scenariuszy dopuszczonych dla lotów nad zabudową.
Case study: dwa zabytki, dwa stany, jeden workflow
Dobrym przykładem praktycznego zastosowania hybrydowego podejścia są dwie realizacje z przełomu 2025/2026 roku.

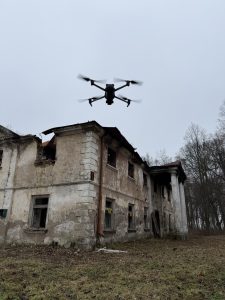

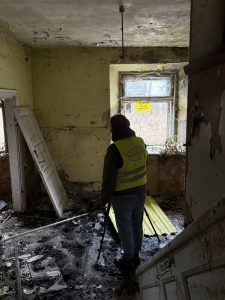

Dwór Kunickich w Łaziskach – obiekt po częściowym pożarze, w stanie agonalnym. Wiele pomieszczeń było niedostępnych, stropy niestabilne, dach częściowo zawalony. TLS zapewnił dokładną geometrię tego, co było dostępne, natomiast pomiary z drona pozwoliły uzupełnić dane o górne partie murów i dach.
Stara gorzelnia w Rykałach – obiekt w lepszym stanie, ale z licznymi deformacjami i zniszczeniami. Tu również połączono skaning laserowy 3D z fotogrametrią UAV, uzyskując kompletny obraz bryły i elewacji.
W obu przypadkach kluczowe było połączenie danych z różnych źródeł w jedną spójną chmurę punktów.
Jedna chmura punktów, jeden układ odniesienia
Z technologicznego punktu widzenia najciekawszy etap zaczyna się po pomiarach. Integracja TLS i UAV to nie „sklejenie dwóch modeli”, ale proces wymagający kontroli jakości.
Najważniejsze elementy:
wspólny układ odniesienia,
kontrola błędów rejestracji,
redukcja różnic gęstości danych,
świadome zarządzanie szumem fotogrametrycznym.
Dobrze połączona chmura punktów pozwala pracować na obiekcie tak, jakby był dostępny fizycznie. I to jest moment, w którym geodezja spotyka się z inżynierią.
Od chmury punktów do dokumentacji 2D i BIM
Dla pasjonatów technologii chmura punktów sama w sobie jest fascynująca. W praktyce jednak jej największa wartość ujawnia się dopiero wtedy, gdy staje się narzędziem decyzyjnym.
Na bazie danych 3D wykonuje się:
rzuty kondygnacji,
przekroje poprzeczne i podłużne,
elewacje w postaci ortofoto,
modele do dalszej pracy w środowisku BIM.
W przypadku obiektów zabytkowych technologia BIM nie służy do projektowania nowego budynku, ale do analizy istniejącego. Model staje się cyfrowym archiwum stanu obiektu „tu i teraz”.
W opisywanych realizacjach dokumentacja posłużyła jako podstawa:
ekspertyz technicznych,
analiz konstrukcyjnych,
decyzji konserwatora o dalszym losie obiektu (zachowanie lub wyburzenie).
Wirtualny spacer – efekt uboczny, który robi wrażenie
Ciekawym „produktem ubocznym” całego procesu jest możliwość stworzenia wirtualnego spaceru. Dla geodety to miły dodatek, dla inwestora czy konserwatora — realne narzędzie.
Możliwość zdalnego „wejścia” do obiektu:
ułatwia konsultacje,
ogranicza konieczność wizji lokalnych,
pozwala wracać do danych nawet po fizycznym zniszczeniu obiektu.
Z punktu widzenia archiwizacji dziedzictwa kulturowego to wartość trudna do przecenienia.
Dokąd to wszystko zmierza?
Nowoczesna inwentaryzacja zabytków to dziś jedno z najbardziej interdyscyplinarnych pól działania geodezji. Łączy:
precyzyjne pomiary,
zaawansowane przetwarzanie danych,
prawo, konserwację i inżynierię.
Dla pasjonatów technologii to obszar, w którym dane naprawdę mają znaczenie, a chmura punktów nie jest celem samym w sobie, lecz podstawą realnych decyzji.
I właśnie dlatego skaning laserowy 3D oraz drony nie są już „nowinką”. Są standardem, bez którego trudno dziś mówić o rzetelnej inwentaryzacji obiektów zabytkowych.
