Inwentaryzacja kamienicy stanowi specjalistyczne opracowanie dokumentacyjne odzwierciedlające rzeczywisty stan geometryczny, funkcjonalny i konstrukcyjny obiektu. W praktyce należy wyraźnie odróżnić inwentaryzację architektoniczną budynku od inwentaryzacji powykonawczej w rozumieniu prawa budowlanego oraz od operatu technicznego sporządzanego zgodnie z przepisami prawa geodezyjnego.
Opracowanie architektoniczne nie jest operatem geodezyjnym, o ile nie podlega włączeniu do państwowego zasobu geodezyjnego i kartograficznego ani nie dotyczy pomiarów sytuacyjno-wysokościowych w rozumieniu właściwych regulacji. Zakres inwentaryzacji obejmuje rzuty wszystkich kondygnacji, przekroje pionowe, elewacje, zestawienia powierzchni oraz opis elementów konstrukcyjnych i materiałowych. W wariancie rozszerzonym wykonywana jest inwentaryzacja architektoniczno-budowlana budynku, uwzględniająca analizę układu nośnego, identyfikację deformacji przegród oraz przebieg głównych instalacji.
Skanowanie 3D kamienicy – metodyka i kontrola dokładności

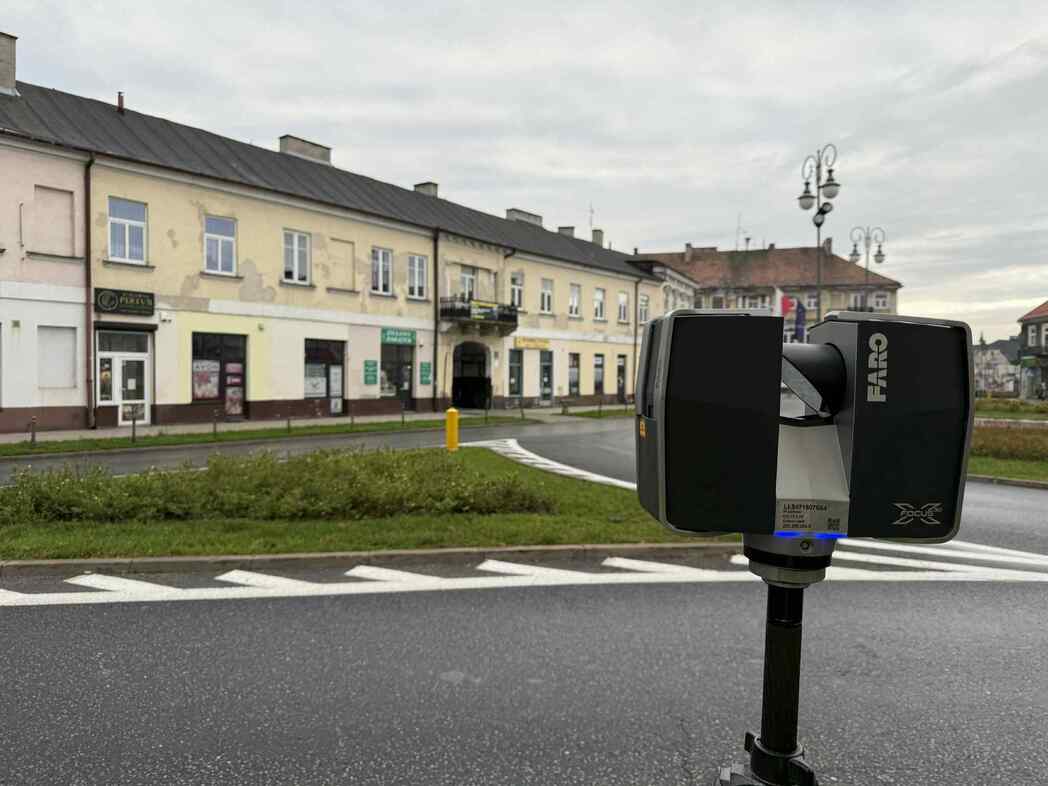

Skanowanie laserowe budynku realizowane metodą TLS (Terrestrial Laser Scanning) polega na pozyskaniu danych przestrzennych w postaci wysokogęstej chmury punktów. Typowe parametry techniczne dla inwentaryzacji budynków obejmują dokładność pomiaru rzędu ±2–3 mm w zakresie do kilkunastu metrów, regulowaną rozdzielczość skanowania (najczęściej 5–10 mm na 10 m) oraz wielostanowiskowy pomiar zapewniający pełne pokrycie geometrii obiektu.
Rejestracja stanowisk może być prowadzona metodą targetową z wykorzystaniem sfer lub tarcz referencyjnych albo metodą cloud-to-cloud. W obiektach wielokondygnacyjnych zaleca się kontrolę zgodności geometrycznej między kondygnacjami poprzez pomiar kontrolny tachimetrem lub w oparciu o lokalną osnowę pomiarową. Kluczowe znaczenie ma raportowanie błędu rejestracji (RMS) oraz archiwizacja parametrów skanowania, co zwiększa wiarygodność opracowania w kontekście dowodowym.
Chmura punktów jako produkt pierwotny
Efektem pomiaru jest chmura punktów zapisywana w formatach takich jak E57, LAS czy RCP. Dane podlegają filtracji szumów, ewentualnej klasyfikacji oraz kontroli jakości. Zachowanie odpowiedniej gęstości w rejonach detali architektonicznych, sklepień czy elementów zdeformowanych ma istotne znaczenie dla późniejszej analizy konstrukcyjnej i projektowej. Dane surowe powinny być archiwizowane wraz z raportem rejestracji i informacją o zastosowanej metodyce.
Model 3D budynku – zakres opracowania i poziom szczegółowości
Pojęcie model 3D budynku wymaga jednoznacznego określenia standardu opracowania. W praktyce stosuje się model mesh tworzony bezpośrednio z chmury punktów, model CAD 2D/3D generowany w oparciu o przekroje oraz model BIM o określonym poziomie szczegółowości (LOD 200–300). W przypadku inwentaryzacji kamienic najczęściej opracowywany jest model wektorowy CAD stanowiący podstawę dokumentacji projektowej. Model BIM znajduje zastosowanie w procesach wymagających integracji geometrycznej z analizą kosztową i harmonogramową. Precyzyjne określenie zakresu modelu oraz formatu przekazania danych (DWG, DXF, IFC) ma zasadnicze znaczenie dla dalszego wykorzystania opracowania.
Analiza deformacji i odchyleń
Dane pozyskane metodą skanowania 3D umożliwiają analizę odchyleń pionowości ścian, ugięć stropów oraz deformacji konstrukcji dachowej. Wykorzystanie przekrojów kontrolnych i płaszczyzn referencyjnych pozwala ocenić stan techniczny obiektu oraz przygotować materiał do ekspertyz konstrukcyjnych. W obiektach historycznych analiza ta ma szczególne znaczenie ze względu na wieloletnie przekształcenia i osiadania konstrukcji.
Pomiar powierzchni użytkowej lokalu – ujęcie normatywne
Pomiar powierzchni użytkowej lokalu powinien być wykonywany zgodnie z obowiązującymi normami, w szczególności PN-ISO 9836. Należy jednoznacznie określić sposób pomiaru – po wykończonych przegrodach, z uwzględnieniem zasad liczenia powierzchni pod skosami oraz rozróżnienia pomiędzy powierzchnią użytkową, netto i całkowitą. W procesie wyodrębniania lokali kluczowe jest zachowanie spójnej metodyki dla wszystkich jednostek, co wpływa na prawidłowe określenie udziałów w nieruchomości wspólnej. Dane z chmury punktów pozwalają na powtarzalne i weryfikowalne obliczenia powierzchni bez utraty geometrii odniesienia.
Wyodrębnienie lokali i dokumentacja do celów prawnych
Proces wyodrębnienia lokali w kamienicy wymaga sporządzenia rzutów z oznaczeniem granic lokali, zestawienia powierzchni oraz określenia udziałów w częściach wspólnych. Dokumentacja ta stanowi załącznik do aktu notarialnego oraz podstawę wpisu do księgi wieczystej. Należy podkreślić, że opracowanie architektoniczne nie zastępuje dokumentacji wymaganej do aktualizacji danych ewidencyjnych, jeżeli zachodzi potrzeba zmian w ewidencji gruntów i budynków. Rozróżnienie pomiędzy dokumentacją projektową a dokumentacją geodezyjno-ewidencyjną ma fundamentalne znaczenie dla poprawności formalnej procesu.
Inwentaryzacja do remontu – znaczenie analizy przestrzennej
Inwentaryzacja do remontu kamienicy oparta na skanowaniu 3D umożliwia dokładne rozpoznanie geometrii obiektu przed rozpoczęciem prac projektowych. Identyfikacja kolizji instalacyjnych, nieregularności przegród oraz odchyleń konstrukcyjnych pozwala ograniczyć ryzyko błędów kosztorysowych i wykonawczych. Analiza przestrzenna wykonana na podstawie modelu 3D budynku zwiększa przewidywalność procesu inwestycyjnego i stanowi solidną podstawę dla projektantów branżowych.
Archiwizacja danych i odpowiedzialność wykonawcy
Profesjonalna realizacja inwentaryzacji wymaga przechowywania surowych danych pomiarowych, raportów rejestracji oraz informacji o parametrach skanowania. W kontekście potencjalnych sporów prawnych archiwizacja danych źródłowych stanowi istotny element zabezpieczenia interesów wykonawcy i inwestora. Transparentność metodyki, kontrola dokładności oraz jednoznaczne określenie zakresu opracowania decydują o jakości i wiarygodności całego procesu.
Inwentaryzacja kamienicy wykonana metodą skanowania 3D stanowi obecnie jedno z najbardziej precyzyjnych narzędzi dokumentacyjnych dla istniejących obiektów budowlanych. Warunkiem jej prawidłowego wykorzystania jest jednak właściwe określenie celu opracowania, standardu modelu 3D budynku oraz zgodności pomiaru powierzchni z obowiązującymi normami.
Źródła naukowe i normatywne
Vosselman G., Maas H.-G., Airborne and Terrestrial Laser Scanning, Whittles Publishing, 2010.
Boehler W., Marbs A., „3D scanning and photogrammetry for heritage recording”, International Archives of Photogrammetry, Remote Sensing and Spatial Information Sciences, 2004.
Remondino F., „Heritage Recording and 3D Modeling with Photogrammetry and 3D Scanning”, Remote Sensing, 2011.
PN-ISO 9836: Właściwości użytkowe w budownictwie – Określanie i obliczanie wskaźników powierzchniowych i kubaturowych.
ISO 19650: Organization and digitization of information about buildings and civil engineering works, including building information modelling (BIM).
