Mieliśmy przyjemność realizować skanowanie przemysłowej hali o powierzchni 800 m², która będzie przekształcona na potrzeby instalacji nowoczesnych urządzeń technologicznych. Obiekt składał się z dwóch modułów po 400 m², oddzielonych ścianą z płyty warstwowej. Zgodnie z projektem, ta ściana ma zostać usunięta, aby stworzyć przestrzeń dla planowanych instalacji. Nasze zadanie obejmowało nie tylko dokładne zarejestrowanie istniejącego stanu budynku, ale również przygotowanie precyzyjnej dokumentacji, która posłuży projektantowi do zaplanowania dalszych działań.
Charakterystyka hali – wyzwania pomiarowe
Hala, mimo że była pusta, zawierała liczne instalacje techniczne, które wymagały dokładnej inwentaryzacji. Pod dachem znajdowały się liczne rury, korytka kablowe oraz świetliki dachowe. Dodatkowo, w elewacjach były okna, które również musiały zostać uwzględnione w procesie pomiarowym. Jednym z głównych wyzwań była wysokość hali wynosząca około 11 metrów, co stanowiło dodatkowe utrudnienie przy zbieraniu danych o złożonych instalacjach. Z tego powodu postanowiliśmy wykorzystać nowoczesne technologie, które pozwalają na precyzyjne pomiary w trudnych warunkach.
Zakres wykonanych prac – skanowanie 3D i modelowanie BIM

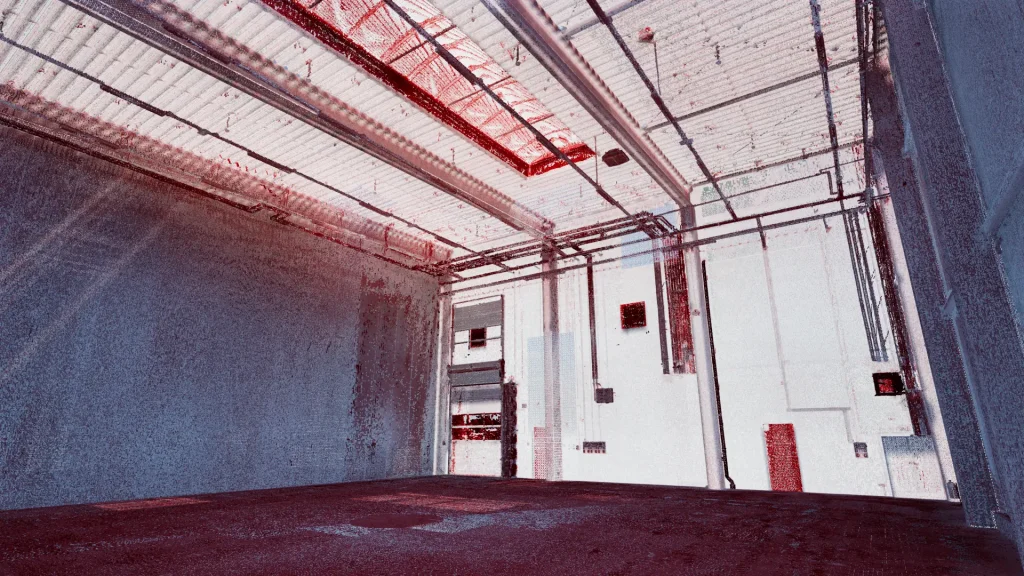

Dzięki zastosowaniu technologii skanowania laserowego 3D, byliśmy w stanie dokładnie zarejestrować całą przestrzeń hali, w tym trudno dostępne miejsca pod sufitem oraz w okolicach instalacji. Modelowanie odbyło się w Revit, co pozwoliło na tworzenie dokumentacji technicznej w technologii BIM, która jest obecnie coraz bardziej popularna w branży budowlanej.
W ramach realizacji projektu wykonaliśmy:
• Skanowanie 3D całej hali, które umożliwiło zebranie danych o jej geometrii oraz układzie technicznym,
• Model 3D w technologii BIM (Revit), który pozwolił na odwzorowanie wszystkich elementów budowlanych i instalacyjnych w trójwymiarze,

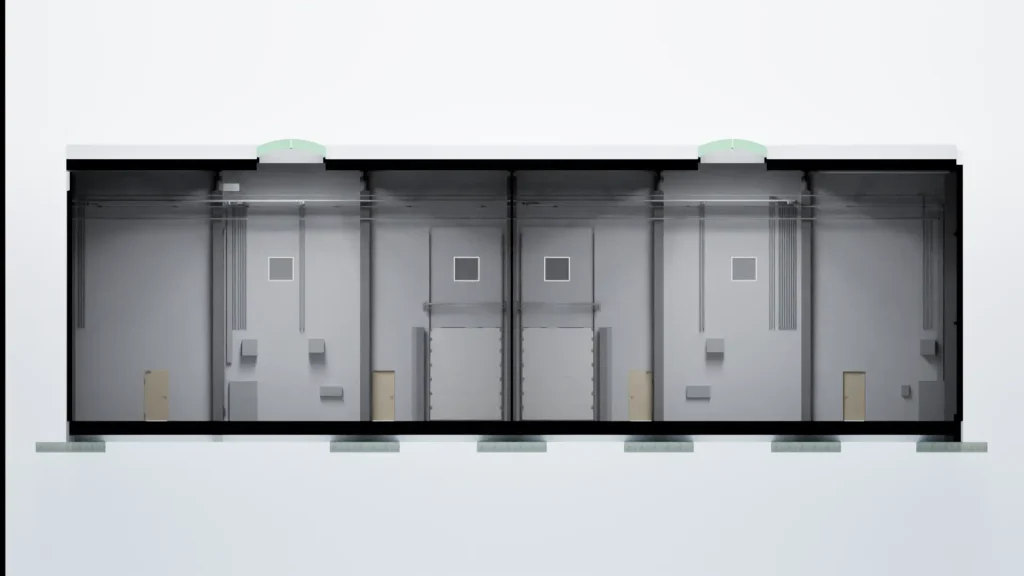

• Generowanie rzutów, przekrojów i widoków na podstawie modelu 3D, co stanowiło precyzyjną dokumentację dla projektanta.
Dzięki tym rozwiązaniom, inwestor otrzymał pełną, cyfrową dokumentację, która była niezbędna do zaplanowania dalszych prac.
Dronowa inspekcja dachu i nalot w strefie CTR

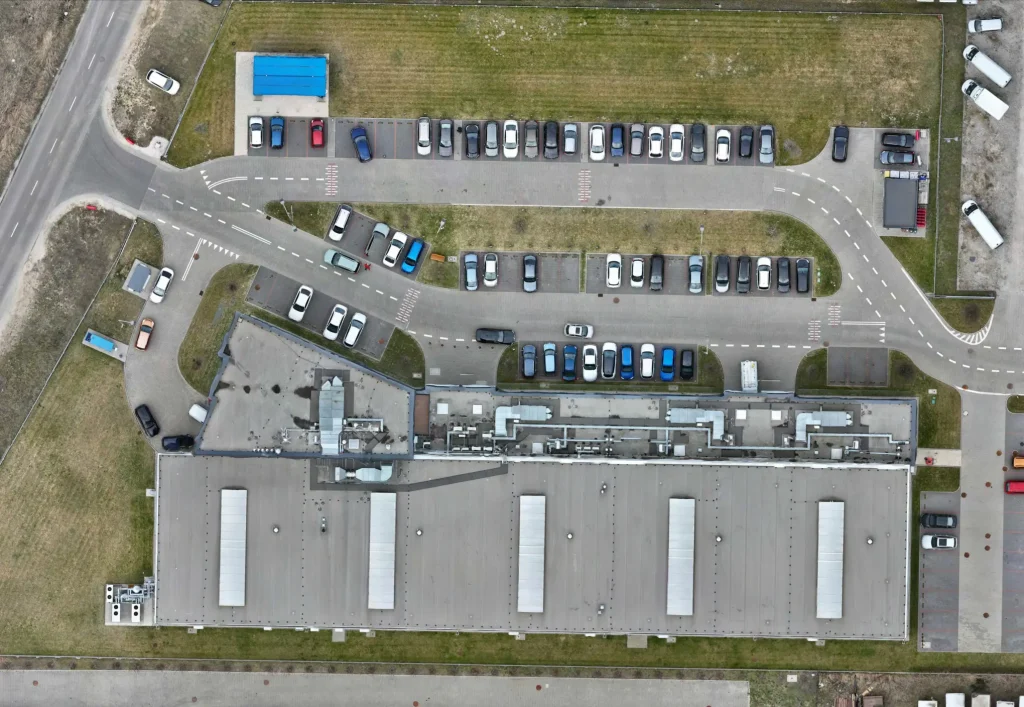

Oprócz skanowania hali, przeprowadziliśmy także nalot dronem w celu wykonania ortofotomapy oraz inspekcji dachu. Dron umożliwił uzyskanie dokładnych zdjęć i map, które stanowiły podstawę do analizy stanu technicznego dachu i ewentualnych uszkodzeń. Z uwagi na lokalizację obiektu w strefie kontrolowanej CTR lotniska Warszawa (EPWA), uzyskaliśmy zgodę wieży TWR na lot na wysokości 30 metrów AGL.
Wszystkie loty były zgodne z przepisami PAŻP, a komunikacja z kontrolerem TWR odbywała się przez aplikację DroneTower. Takie podejście pozwoliło na zachowanie pełnej zgodności z przepisami, a także zapewnienie bezpieczeństwa w trakcie lotu. Dzięki temu możliwe było wykonanie precyzyjnej inspekcji technicznej dachu, co w przypadku tradycyjnych metod pomiarowych byłoby czasochłonne i kosztowne.
Czas realizacji projektu
Zlecenie zostało zrealizowane w dość szybkim czasie, nie zmniejszając przy tym jakości wykonania:
• Skanowanie hali: 1 dzień,
• Modelowanie 3D: 3 dni.
Skanowanie 3D pozwoliło na szybkie zebranie pełnych danych o hali, podczas gdy modelowanie BIM zapewniło precyzyjną dokumentację dla projektanta. Dzięki tej metodzie inwestor uzyskał dokładne odwzorowanie rzeczywistego stanu obiektu, co umożliwiło rozpoczęcie dalszych prac projektowych bez opóźnień.
Efekty i korzyści dla inwestora
Zastosowanie nowoczesnych technologii, takich jak skanowanie 3D oraz modelowanie w technologii BIM, pozwoliło na:
• Zminimalizowanie ryzyka błędów projektowych: Precyzyjna dokumentacja 3D eliminuje potencjalne błędy wynikające z tradycyjnych metod pomiarowych, co jest szczególnie ważne w przypadku skomplikowanych instalacji,
• Skrócenie czasu realizacji: Dzięki użyciu technologii 3D możliwe było szybkie zebranie i przetworzenie danych, co pozwoliło na wcześniejsze rozpoczęcie kolejnych etapów projektu,
• Zwiększenie efektywności procesu projektowania: Model 3D stanowi solidną podstawę do dalszych prac projektowych, umożliwiając projektantom i inżynierom łatwiejsze planowanie instalacji i rozwiązań technicznych.
Inwestor zyskał pełną dokumentację w postaci modelu 3D, ortofotomapy oraz dokładnych rysunków, co ułatwiło dalszą współpracę z projektantami i wykonawcami.
