Czym jest fotogrametria i jakie są jej podstawy
Fotogrametria to dziedzina, która łączy fotografię z geodezją i technologią przetwarzania danych przestrzennych. W najprostszej definicji polega na pozyskiwaniu informacji o kształcie, wymiarach i położeniu obiektów na podstawie ich zdjęć. Choć swoje korzenie ma w XIX wieku, to dopiero współczesne technologie – zwłaszcza drony i zaawansowane algorytmy komputerowe – umożliwiły jej dynamiczny rozwój i popularyzację.
Podstawą działania fotogrametrii jest geometryczna analiza wielu zdjęć wykonanych pod różnymi kątami. Pozwala to na trójwymiarową rekonstrukcję obiektów i powierzchni. W zależności od odległości pomiędzy kamerą a obiektem wyróżnia się fotogrametrię bliskiego zasięgu – idealną do analizy elewacji budynków czy wnętrz – oraz fotogrametrię lotniczą, stosowaną w kartografii czy planowaniu przestrzennym.
Doskonałym przykładem zastosowania fotogrametrii może być inwentaryzacja historycznych obiektów, takich jak zabytkowe zamki czy mosty. Umożliwia ona stworzenie dokładnej, cyfrowej dokumentacji stanu technicznego, bez ingerencji w strukturę budowli.
Jak działa fotogrametria – proces technologiczny krok po kroku
Każdy projekt fotogrametryczny rozpoczyna się od zaplanowania zdjęć – kluczowe jest ich odpowiednie rozmieszczenie i zachowanie nakładek pomiędzy ujęciami.
Zebrane obrazy są następnie przetwarzane przy użyciu specjalistycznego oprogramowania. Proces obejmuje kalibrację optyki, wyrównanie zdjęć względem siebie, georeferencję, a na końcu wygenerowanie modelu trójwymiarowego lub ortofotomapy. Ostateczny rezultat zależy od jakości zdjęć, warunków oświetleniowych i precyzji ustawień lotu drona.
W praktyce mogą wystąpić błędy – takie jak przesunięcia, zniekształcenia czy niedokładna georeferencja – które należy skorygować na etapie przetwarzania danych. Dzięki nowoczesnym algorytmom i procedurom weryfikacyjnym można jednak znacząco ograniczyć ich wpływ na jakość końcowego produktu.
Zastosowania fotogrametrii w geodezji, budownictwie i architekturze
Dzięki precyzji i szczegółowości danych fotogrametria znajduje zastosowanie w wielu branżach technicznych. W geodezji pozwala na szybkie i bezpieczne pozyskiwanie informacji terenowych, co znacznie skraca czas pomiarów i zmniejsza koszty w porównaniu do metod tradycyjnych.
Architekci doceniają fotogrametrię za możliwość wiernego odwzorowania elewacji, detali fasad czy całych układów urbanistycznych.
Dane pozyskane w ten sposób są nie tylko użyteczne przy projektowaniu czy rewitalizacji, ale również stanowią trwałą dokumentację konserwatorską. Niezależnie od dziedziny, kluczowe pozostaje jedno – fotogrametria przyspiesza, ułatwia i porządkuje procesy związane z analizą przestrzenną.
Nie można jednak zapominać o ograniczeniach – silny wiatr, zmienne oświetlenie czy intensywna roślinność mogą wpływać na jakość pomiarów i wymagają odpowiedniego przygotowania logistycznego oraz sprzętowego.
Oprogramowanie wykorzystywane w analizie fotogrametrycznej
Kluczowym elementem pracy fotogrametrii jest oprogramowanie. Programy takie jak Agisoft Metashape, Pix4D czy DJI Terra umożliwiają przetwarzanie tysięcy zdjęć w precyzyjne modele 3D, ortofotomapy i chmury punktów.
Przykładowo, Pix4D charakteryzuje się rozbudowanym modułem automatyzacji, który znacząco skraca czas przetwarzania, natomiast Agisoft Metashape pozwala na szczegółową kalibrację parametrów kamery. Taki wybór pozwala dostosować narzędzie do specyfiki zadania.
Dobór odpowiedniego narzędzia zależy od skali projektu, rodzaju pozyskiwanych danych oraz oczekiwanego efektu końcowego. Oprogramowanie komercyjne charakteryzuje się dużą stabilnością i wsparciem technicznym, natomiast rozwiązania open source cieszą się popularnością w środowiskach akademickich i projektach niskobudżetowych.
Fotogrametria z drona – nowy standard w precyzyjnych pomiarach
Wprowadzenie dronów do fotogrametrii było przełomem. Te niewielkie statki powietrzne mogą dotrzeć do miejsc trudno dostępnych, wykonywać zdjęcia pod idealnym kątem i z odpowiednią dokładnością. Ich mobilność sprawia, że pomiary można wykonywać praktycznie wszędzie – od centrów miast po obiekty przemysłowe i tereny leśne.
To właśnie dlatego zyskuje popularność nie tylko w dużych firmach inżynieryjnych, ale również wśród mniejszych biur projektowych i inwestorów indywidualnych.
Warto przy tym pamiętać o obowiązujących przepisach – każdy operator UAV wykonujący pomiary komercyjne musi posiadać odpowiednie uprawnienia oraz przestrzegać lokalnych regulacji lotniczych, co bywa istotnym czynnikiem operacyjnym.

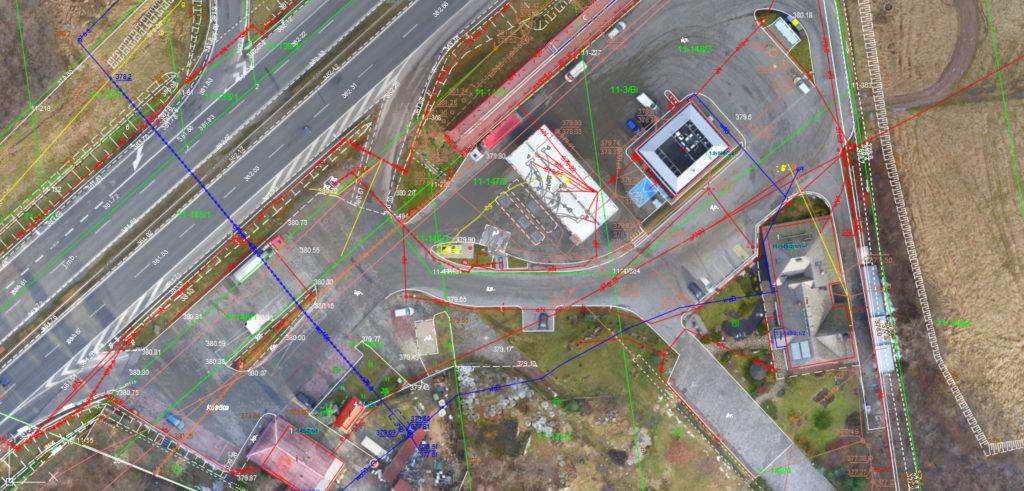

Ortofotomapy, chmury punktów i ortoobrazy – kluczowe produkty fotogrametrii

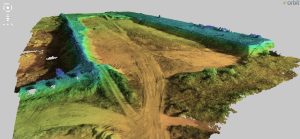

Jednym z głównych rezultatów fotogrametrii są ortofotomapy – czyli zdjęcia lotnicze przekształcone tak, aby miały cechy mapy, bez zniekształceń geometrycznych. Dzięki nim można dokładnie odwzorować teren, analizować jego zmiany i planować inwestycje. Oprócz ortofotomap tworzy się także chmury punktów – zbiory punktów w przestrzeni 3D, które reprezentują powierzchnię obiektów.

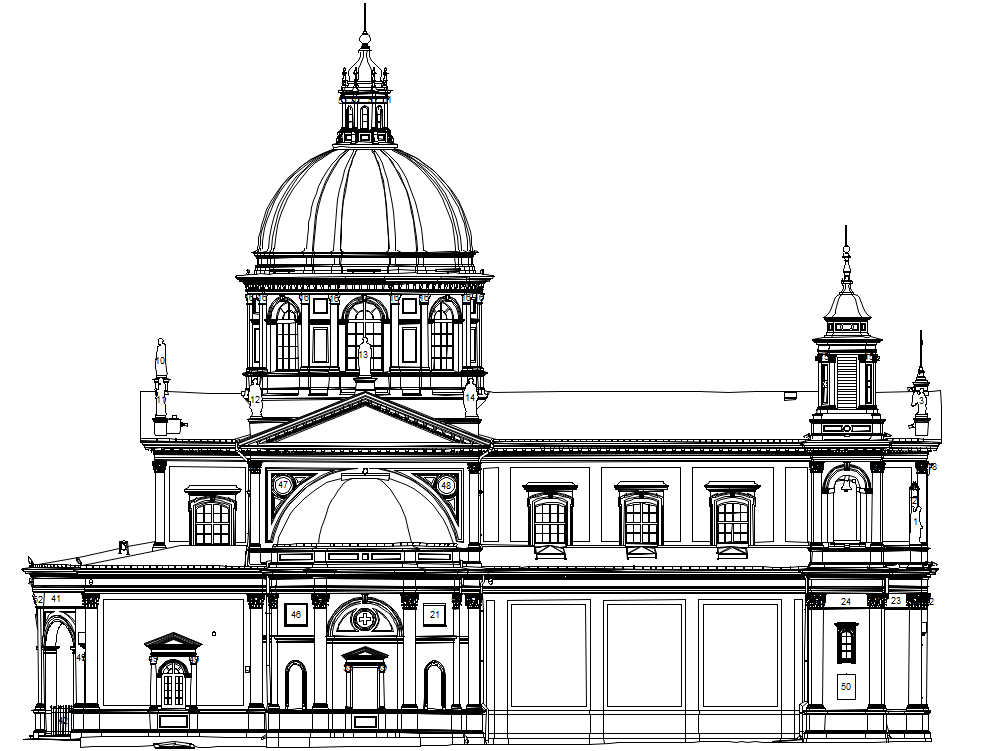

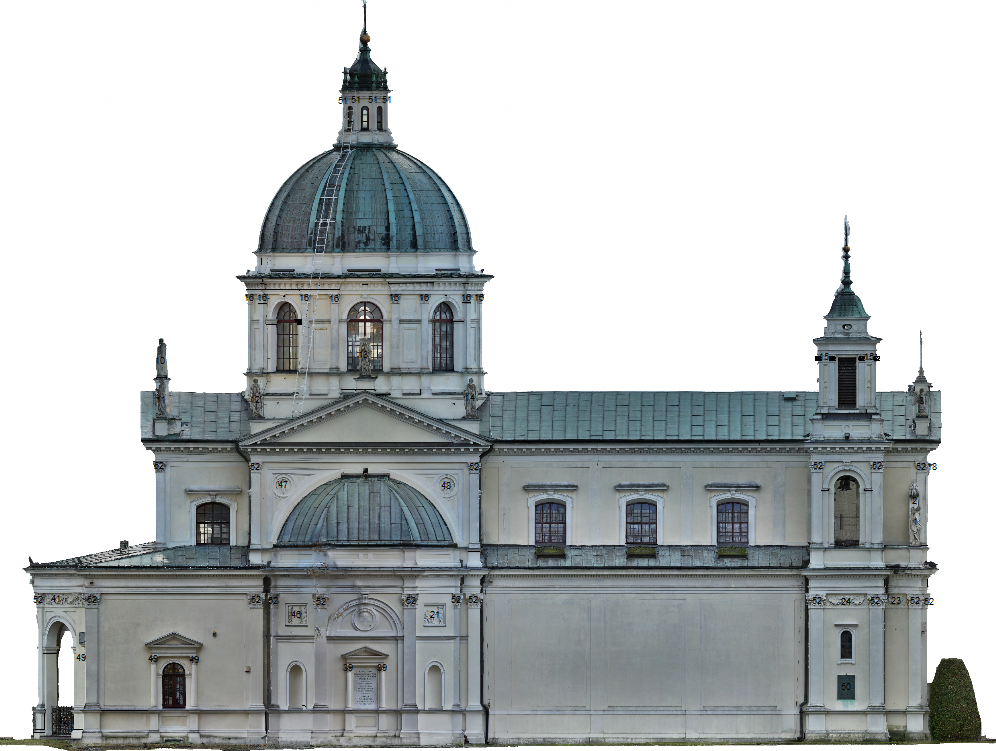

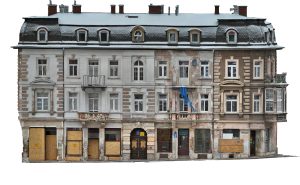

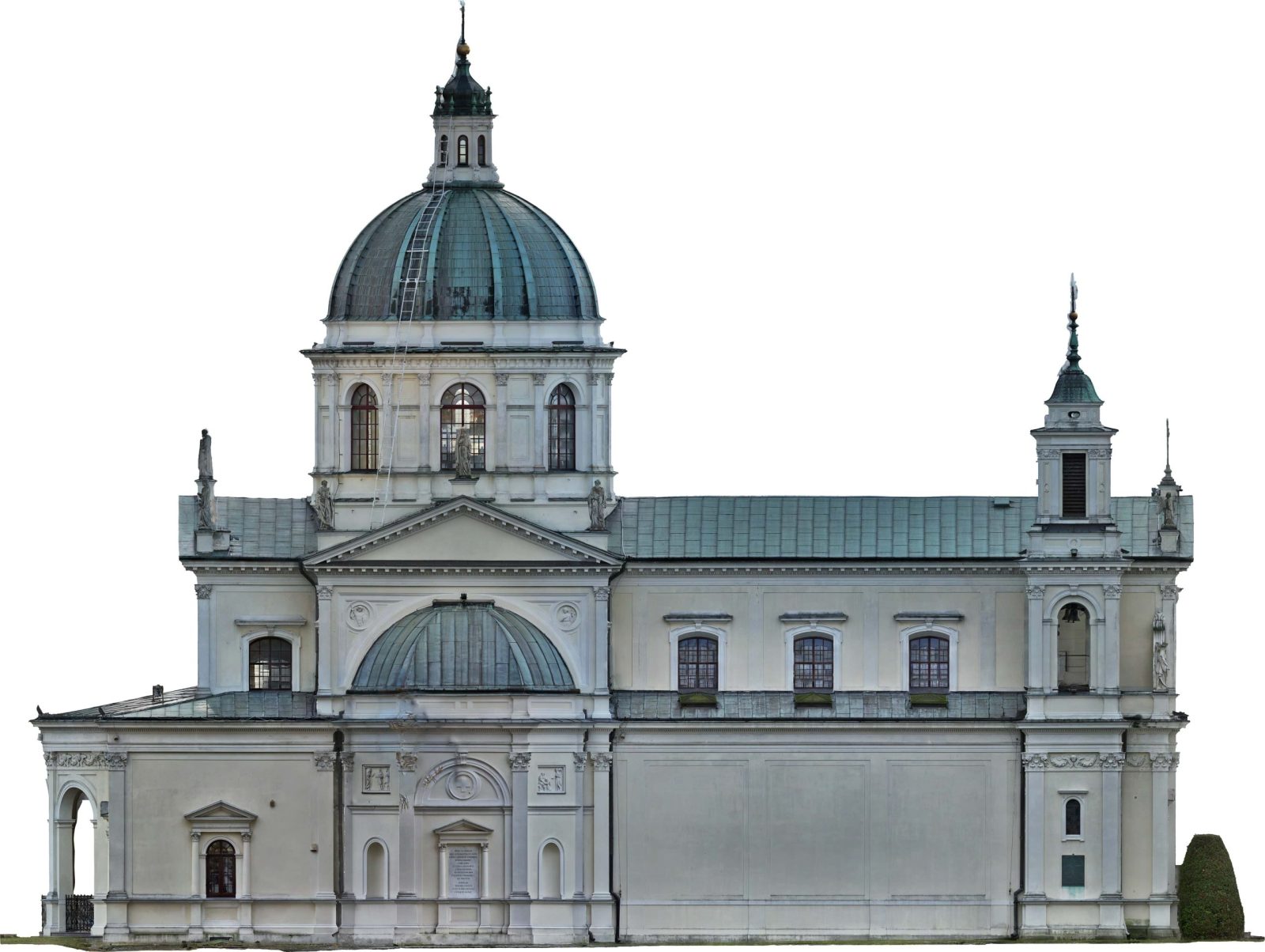

Ciekawym zastosowaniem jest również tworzenie ortoobrazów elewacji budynków. Pozwalają one na analizę stanu technicznego fasad, identyfikację uszkodzeń, planowanie remontów czy prace architektoniczne. Tego rodzaju dane są nie tylko wizualnie atrakcyjne, ale również niezwykle funkcjonalne.
Przewagi i ograniczenia fotogrametrii względem technologii LiDAR
Fotogrametria i LiDAR to dwie technologie, które często porównuje się ze sobą – obie bowiem służą do pozyskiwania danych przestrzennych. Fotogrametria wyróżnia się niższym kosztem, większą dostępnością sprzętu oraz możliwością uzyskania realistycznych modeli wizualnych. Z kolei LiDAR – oparty na skanowaniu laserowym – oferuje wyższą precyzję, szczególnie w warunkach gęstej roślinności lub przy analizie drobnych struktur.
Decyzja o wyborze jednej z metod zależy więc od specyfiki projektu. W wielu przypadkach rozwiązaniem optymalnym okazuje się łączenie obu technik, co pozwala na uzyskanie danych bogatych zarówno w aspekcie geometrycznym, jak i wizualnym. Praktyka pokazuje, że to właśnie elastyczność i umiejętność dobrania odpowiedniego narzędzia decydują o sukcesie pomiarów.

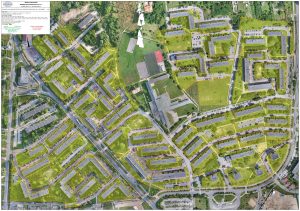

Proces tworzenia ortofotomapy – jak powstają mapy z drona
Tworzenie ortofotomapy zaczyna się od dokładnego zaplanowania trasy lotu drona. Istotne jest zapewnienie odpowiedniego pokrycia zdjęć – zarówno wzdłuż, jak i w poprzek kierunku lotu. Po zakończeniu misji zdjęcia są przetwarzane w oprogramowaniu, gdzie następuje ich połączenie, korekta geometryczna i kalibracja.
W efekcie uzyskujemy jednolitą mapę, wiernie odwzorowującą teren – bez zniekształceń wynikających z perspektywy czy nachylenia terenu. Tego typu materiały są wykorzystywane przez urbanistów, inżynierów, leśników oraz specjalistów od ochrony środowiska. Ortofotomapy stanowią również podstawę do analiz GIS i modeli numerycznych.
Fotogrametria w zarządzaniu nieruchomościami i inwentaryzacji obiektów
W kontekście zarządzania budynkami, fotogrametria oferuje zupełnie nowe możliwości. Dzięki niej możliwe jest szybkie stworzenie dokładnej dokumentacji technicznej, która wspomaga planowanie remontów, kontrolę jakości wykonanych prac oraz archiwizację stanu obiektu. Ortoobrazy elewacji dostarczają informacji o ewentualnych pęknięciach, zawilgoceniach czy deformacjach strukturalnych.
Podobnie w przemyśle i infrastrukturze – fotogrametria pozwala na bieżąco monitorować stan techniczny urządzeń, instalacji i konstrukcji. Zaletą tej metody jest nie tylko szybkość działania, ale także jej nieniszczący charakter – pomiary nie ingerują w obiekt, co jest szczególnie istotne w przypadku zabytków i obiektów wrażliwych.
Przyszłość fotogrametrii – trendy, automatyzacja i sztuczna inteligencja
Rynek fotogrametrii dynamicznie się rozwija, a nowe technologie stają się jego naturalnym sprzymierzeńcem. Automatyzacja lotów, wykorzystanie sztucznej inteligencji do rozpoznawania obiektów czy przetwarzanie w chmurze – to tylko niektóre z kierunków rozwoju. Wszystko zmierza ku większej dostępności, szybkości i precyzji działań.
Coraz częściej fotogrametria integruje się z systemami BIM, pozwalając na bezpośrednie wykorzystanie danych przestrzennych w projektowaniu i zarządzaniu cyklem życia budynków. Równolegle rozwijają się narzędzia online, które umożliwiają przeglądanie, edycję i analizę danych bez potrzeby instalacji specjalistycznego oprogramowania. Wszystko wskazuje na to, że rola fotogrametrii w gospodarce przestrzennej będzie nadal rosła – i to w szybkim tempie.
Co to jest fotogrametria i do czego służy?
Fotogrametria to metoda pozyskiwania informacji o kształcie, wymiarach i położeniu obiektów na podstawie ich zdjęć, zazwyczaj wykonywanych z dronów, samolotów lub urządzeń naziemnych. Dzięki przetwarzaniu wielu zdjęć w specjalistycznym oprogramowaniu możliwe jest tworzenie modeli 3D, ortofotomap oraz dokumentacji technicznej. Technologia ta znajduje zastosowanie w geodezji, budownictwie, architekturze, planowaniu przestrzennym, leśnictwie, ochronie środowiska, a także przy inwentaryzacji zabytków czy kontroli stanu technicznego obiektów. Pozwala wykonywać pomiary szybciej, bezpieczniej i z dużą dokładnością – również w trudno dostępnych miejscach, co czyni ją nieocenionym narzędziem w wielu branżach inżynieryjnych.
Jakie są rodzaje fotogrametrii?
Fotogrametrię dzieli się głównie na dwa typy: bliskiego zasięgu oraz lotniczą. Fotogrametria bliskiego zasięgu wykorzystywana jest w analizie budynków, fasad, wnętrz czy obiektów przemysłowych – zdjęcia wykonuje się w niewielkiej odległości od obiektu, często z ręki lub przy użyciu statywu.
Fotogrametria lotnicza, realizowana z pomocą dronów lub samolotów, obejmuje większe obszary i służy do tworzenia ortofotomap, modeli terenu oraz analizy przestrzennej na dużą skalę. Dodatkowo wyróżnia się fotogrametrię stereoskopową i wielospektralną, stosowaną w specjalistycznych zastosowaniach, np. w rolnictwie precyzyjnym czy archeologii.
Na czym polega fotogrametria z drona?
Fotogrametria z drona polega na wykonaniu serii zdjęć z powietrza według zaplanowanej trasy lotu. Drony wykonują fotografie w regularnych odstępach, z określoną nakładką pomiędzy zdjęciami – zarówno podłużną, jak i poprzeczną.
Pozyskany materiał jest następnie przetwarzany w specjalistycznym oprogramowaniu, które łączy zdjęcia w trójwymiarowy model, ortofotomapę lub chmurę punktów. Cały proces pozwala uzyskać bardzo dokładne odwzorowanie przestrzeni – bezpieczne, szybkie i efektywne kosztowo.
Taka metoda świetnie sprawdza się w inwentaryzacji technicznej, analizach urbanistycznych, planowaniu inwestycji oraz monitoringu postępów budowlanych.
Czym różni się fotogrametria od LiDAR?
Fotogrametria opiera się na analizie obrazów fotograficznych, a LiDAR wykorzystuje pomiar odległości za pomocą impulsów laserowych. Podstawową zaletą fotogrametrii jest jej dostępność, niższy koszt oraz możliwość uzyskania bardzo szczegółowych modeli wizualnych.
Z kolei LiDAR lepiej radzi sobie w trudnych warunkach – przy gęstej roślinności, nocą lub przy analizie niewielkich struktur. Fotogrametria może mieć ograniczoną dokładność na powierzchniach odbijających światło lub jednorodnych, podczas gdy LiDAR działa niezależnie od tekstury obiektu. Często w praktyce obie technologie są wykorzystywane łącznie dla uzyskania pełniejszego obrazu przestrzennego.
Jak wygląda proces tworzenia ortofotomapy?
Tworzenie ortofotomapy rozpoczyna się od misji lotniczej drona, który wykonuje zdjęcia w siatce – z odpowiednią nakładką między zdjęciami. Po zebraniu materiału zdjęciowego dane są importowane do programu fotogrametrycznego, gdzie następuje wyrównanie zdjęć, korekcja błędów geometrycznych, kalibracja i georeferencja.
Następnie generowana jest ortofotomapa – spójne odwzorowanie terenu o cechach mapy, bez zniekształceń wynikających z perspektywy. Gotowa mapa może być eksportowana w różnych formatach i wykorzystywana w systemach GIS, planowaniu przestrzennym, analizie zmian terenu czy projektowaniu infrastruktury.
